Будова персонального комп'ютера

Структура персонального комп'ютера з PCI-ISA та AGP шинами

наведена на рисунку 1.

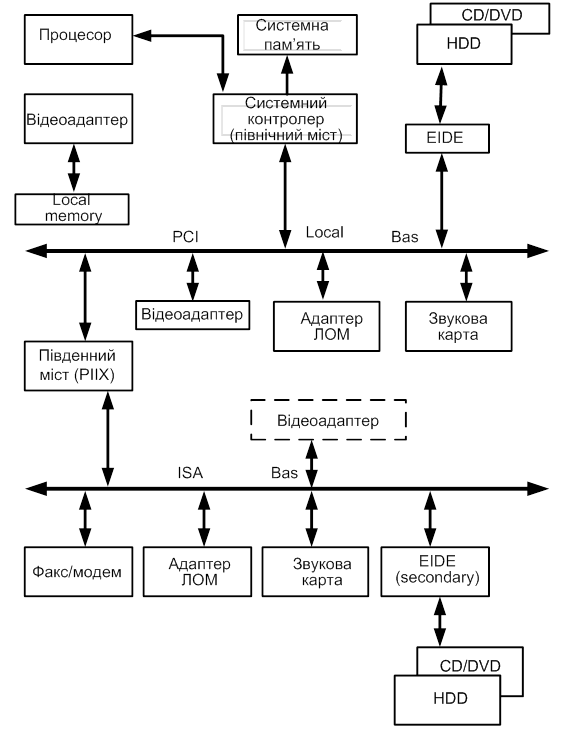

Рисунок 1 – Структура ПЕОМ з мостовою архітектурою chipset

Як випливає з рисунку 1, структура материнської плати ПК визначається чипсетом (chipset). Чипсет – це набір мікросхем, який забезпечує роботу процесора, системної шини, інтерфейсів взаємодії з оперативною пам'яттю і іншими компонентами комп'ютера. Як правило складається з двох мікросхем. Материнська плата, структура якої представлена на рисунку 1, містить дві "базові" мікросхеми, які в англомовній комп'ютерній літературі прийнято називати відповідно «North Bridge» (північний міст) і «South Bridge» (південний міст).

Перша з них забезпечує управління шиною AGP, шиною системної пам'яті, шиною PCI і взаємодія з системною шиною процесора. Південний міст управляє інтерфейсами IDE, USB, ACPI, IEEE1284, включає міст ISA-PCI, контролер клавіатури, миші, FDD. Обидва моста з'єднані шиною РСI.

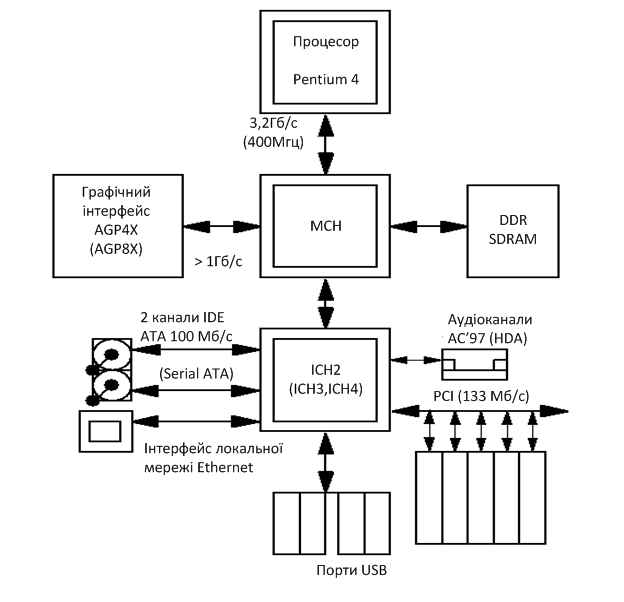

Рисунок 2 – Структура сучасного ПК з хабовою архітектурою

Новітні ПК побудовані за іншим принципом і мають так звану хабову (вузлову) архітектуру. Мікросхеми (хаби – вузли) складають його основу (рисунок 2). Контролер пам'яті (МСН – memory controller hub) управляє шинами: системною, пам'яті, AGP, хабів (з'єднує всі контролери). Контролер введення-виведення (ICH - I/O controller hub) управляє інтерфейсами PCI, USB, IDE, клавіатури, миші, AC97 та ін.

Можна інтегрувати чипсет разом з процесором на один напівпровідниковий кристал і отримати так звану однокристальну систему (system-on-chip).
